熱釋電紅外線傳感器是利用溫度變化的特征來探測紅外線的輻射,采用雙靈敏元互補的方法抑制溫度變化產生的干擾,提高了傳感器的工作穩定性。產品應用廣泛,例如,保險裝置,防盜報警器,感應門,自動燈具,智慧玩具等。
型號 | D203S |

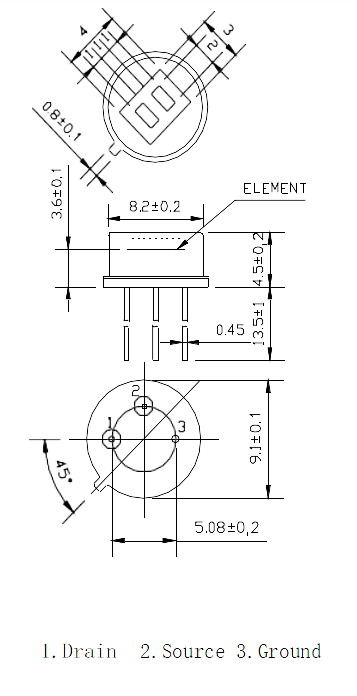

封裝 | TO-5 |
紅外接收電極 | 2×1mm, 2個敏感元 |
窗口尺寸 | 4×3mm |
接收波長 | 5-14um |
透過率 | ≥75% |
輸出信號峰值[Vdiv-div] | ≥3500mV |
靈敏度 | ≥3300V/W |
探測率(D*) | ≥1.4 ×108cmHz1/2/W |
雜訊峰值[Vdiv-div] | <70mV |
輸出平衡 | <10% |
源極電壓 | 0.3-1.5V |
電源電壓 | 3-15V |
工作溫度范圍 | -30-70oC |
保存溫度范圍 | -40-80oC |
入射視角圖 | |
等效電路圖 |
